產品中心
產品概述：

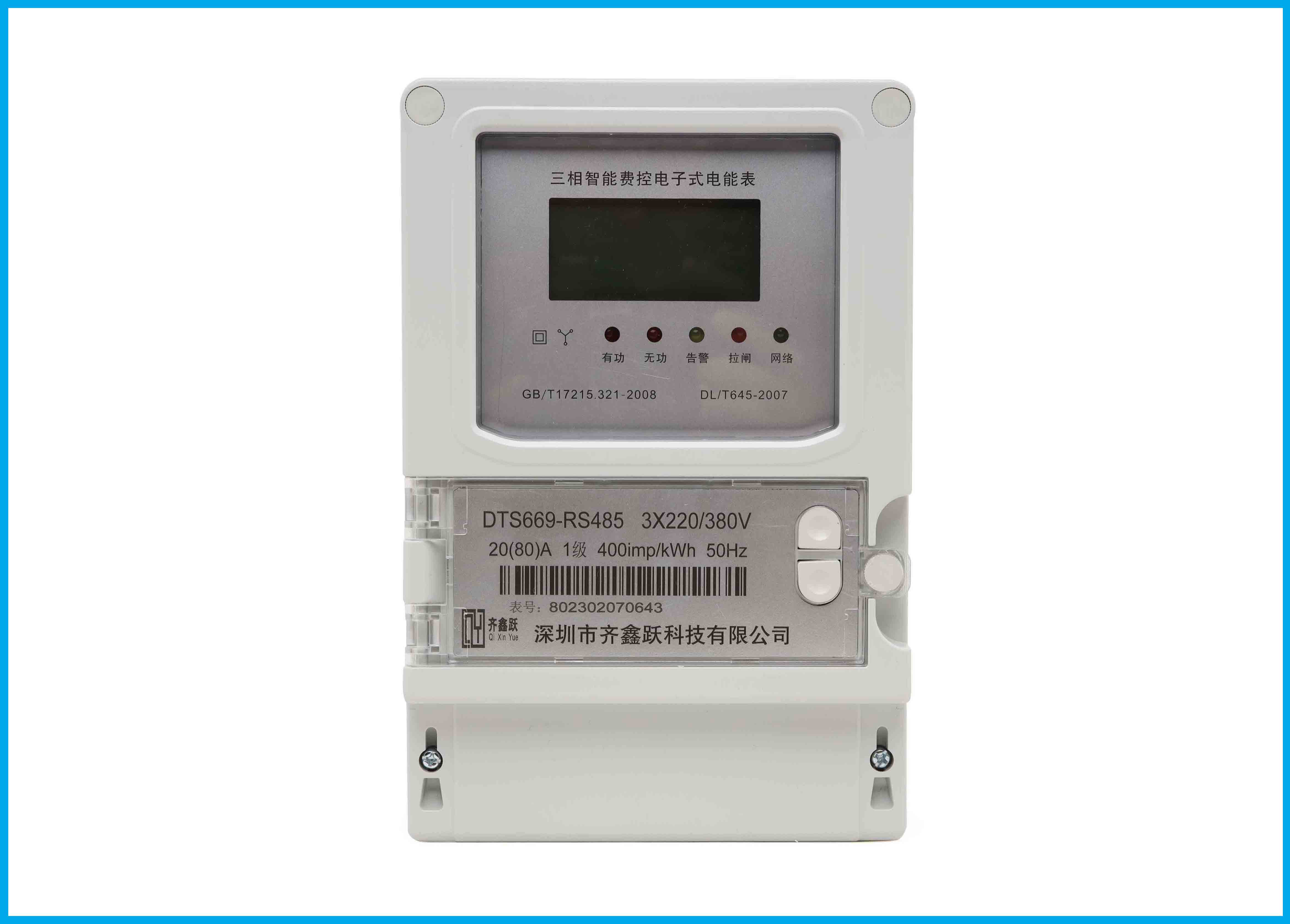

三相電子式預付費電能表采用先進的超低功耗固態集成電路技術和SMT先進工藝，用于計量交流三相有功電能,廣泛用于計量企業、變電站、電廠輸配電和配網自動化等的用電量。
- 詳情描述
- 產品參數
- 注意事項
1、概述
三相電子式預付費電能表采用先進的超低功耗固態集成電路技術和SMT先進工藝，用于計量交流三相有功電能,廣泛用于計量企業、變電站、電廠輸配電和配網自動化等的用電量。
應用計算機售電軟件管理，先購電后用電,失卡補卡不失電,低電量告警用戶購電，零電量自動拉閘斷電。
其性能符合GB/T 17215.3 21-2008《交流電測量設備特殊要求第21部分：靜止式有功電能表(1級和2級)》和GB/T18460.3-2001《IC卡預付費售電系統第3部分：預付費電度表》標準中對三相電子式電能表的技術要求。
2、功能特點
2.1 電能計量準確穩定，整機出廠后無需調整。三相電源供電，一相或兩相斷電，計量準確度不受影響，并具有缺相指示功能。
2.2 雙向計量功能，精確測量正、反雙向的電能，以總電能累計電量，具有防竊電功能。
2.3 采用光電隔離電能脈沖輸出信號，可進行誤差檢測，發光管指示用電。
2.4儀表具有寬負荷、高準確度、高可靠性、高靈敏度、誤差曲線平直、體積小、重量輕、功耗低、過載能力強、安裝方便等優點。
2.5 儀表和售電系統配合使用，新表必須先IC卡開戶再插電表使用，剩余電量不足時再購電。詳細操作說明,請查看售電系統的幫助操作手冊或向廠家索要相關用戶手冊、出錯代碼等資料。
2.6當儀表需要帶通訊時,向廠家索要通訊數據項，默認電表不帶通訊。
規格和主要參數
1.1 規格型號(備注：特殊規格，用戶需要可定做)
|
型號 |
準確度等級 |
頻率 |
額定電壓Un |
基本電流Ib （最大電流Imax） |
|
DSSY型三相三線電子式電能表 |
1級 2級 |
50Hz |
3×100V 3×380V |
3×1.5(6)A 3×3(6)A 3×2.5(10)A 3×5(20)A 3×10(40)A 3×10(60)A 3×15(60)A 3×20(80)A 3×30(100)A |
|
DTSY型三相四線電子式電能表 |
3×57.7/100V 3×220/380V |
1.2基本誤差
帶平衡負載百分?jǐn)?shù)誤差限：
|
電流值 |
功率因數COSΦ |
有功1級 |
有功2級 |
|
|
直接接入式儀表 |
經互感器接入式儀表 |
誤差% |
誤差% |
|
|
0.05Ib≤I＜0.1Ib |
0.02Ib≤I＜0.05Ib |
1 |
±1.5 |
±2.5 |
|
0.1Ib≤I≤Imax |
0.05Ib≤I≤Imax |
1 |
±1.0 |
±2.0 |
|
0.1Ib≤I＜0.2Ib |
0.05Ib≤I＜0.1Ib |
0.5 L(感性) |
±1.5 |
±2.5 |
|
0.8C(容性) |
±1.5 |
- |
||
|
0.2Ib≤I≤Imax |
0.1Ib≤I≤Imax |
0.5L(感性) |
±1.0 |
±2.0 |
|
0.8C(容性) |
±1.0 |
- |
||
帶不平衡負載百分?jǐn)?shù)誤差限：有功1級表為±2.0%，有功2級表為±3.0%。
1.3起動：在參比電壓、參比頻率及功率因數為1的條件下，當負載電流為直接式≤0.4％Ib(1級)、≤0.5％Ib(2級)；互感式≤0.2％In(1級)、≤0.3％In(2級)，電能表應能起動并連續計量電能。
1.4潛動：當電壓線路為115％參比電壓，電流線路無電流時，電表輸出脈沖不應多于1個。
1.5功耗：電壓線路功耗≤2W/10VA，電流線路功耗≤4VA。
1.6 工作電壓范圍:規定工作電壓：0.9～1.1參比電壓，極限工作電壓：0.0～1.15參比電壓。
1.7 溫度范圍:規定工作溫度：-25℃～+55℃，極限工作溫度：-40℃～+70℃。
1.8 濕度范圍：年平均相對濕度<75％。
1.9 安全性能：產品符合GB/T 17215.321-2008規定的關于安全指標的要求。
一、運輸與貯存
儀表運輸不應受到劇烈沖擊，應根據JB/T 9329-1999《儀器儀表運輸、運輸貯運基本環境條件及試驗方法》的規定運輸和儲存。
保存儀表應在原包裝內，儲存環境-25℃～+70℃，相對濕度不超過75％，環境中不應有腐蝕性氣體，應防潮。
儀表在倉庫里保存，應放在臺架上，疊放高度不超過5箱。
二、售后服務
自產品出廠日期起十八個月內,在客戶正常的儲運、保養、使用，公司封印完整未拆動情況下，因產品的制造問題而不能正常使用時，提供"三包"服務。
